一、仪器概要

将一块磨光铜片全部浸入装有已被水饱和的 l00mI具有适宜工作压力的圆筒试样，在 40℃温度下放置 lh。到期取出铜片，用铜片腐蚀标准色板比较，并按附录 A 中表评定。

二、技术参数

1.工作电压：　AC220V±10  50Hz

2.功率：2000W

3.控温范围：室温～100℃

4.温度传感器：Pt100

5.控温方式：数字显示温控仪,控温精度：0.1℃；

6.不锈钢浴槽、壳体，防锈

符合G标：

SH/T 0232

D130/IP154

GB/T5096

三、试片的准备

1、 表面准备：先用碳化硅或氧化铝(刚玉)砂纸或砂布除去铜片所有六个面上的全部瑕疵，Z后用 65μ m(240 粒度)碳化硅或氧化铝(刚玉)砂纸或砂布除去预先用其他等级砂纸留下的所有痕迹，此铜片浸于洗涤溶剂中,供直接取出作Z后磨光或贮存备用。

注：切实可行的手工磨光方法为放一张砂纸或砂布于一平面上，用洗涤溶剂润湿并作旋转运动。使铜片对着砂纸摩擦，用无灰滤纸防止手指接触铜片，或者用粒度合适的干砂纸或砂布用电动机驱动的机械来加工铜片。

2、Z后磨光：用镊子从洗涤溶剂中取出铜片，用无灰滤纸保护夹持于手指中，以几滴洗涤rong剂润湿脱脂棉，从清洁的玻璃板上蘸起 105μ m 的碳化硅或氧比铝(刚玉)砂粒，首先磨光两端，然后磨光侧面，再以新鲜脱脂棉用力擦。接着将铜片夹在夹具上，并用脱脂棉蘸起 105μ m 的砂粒磨光所有主要表面，再以新鲜的脱脂棉用力擦净铜片的所有金属粉末，直至用以新鲜脱脂棉擦拭时保持洁净为止。Z后磨光时，必须沿铜片的长轴中心线方向。在反向磨光之前，行程要超过同片的末端。磨片过程严jin用手指接触铜片。

四、铜片腐蚀测定仪操作步骤

1、 保证有水的前提下，打开测定仪，等仪器稳定到40℃；先加水再开机。

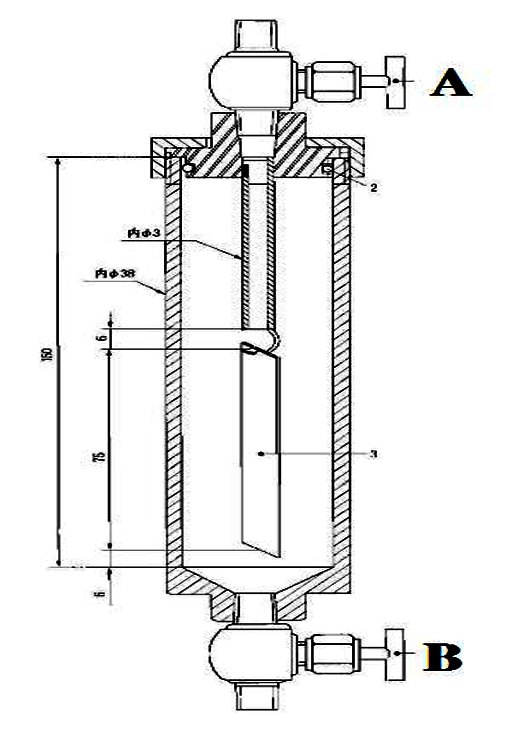

2、 打开试验圆筒的底阀 B注入约 1mL-蒸馏水到清洁的试验圆筒中，并旋转它，以润湿其筒壁，让残液从 B 阀排出。

3 、用镊子夹住新磨光的铜片，立即挂到圆筒的挂钩上，并放入筒中(圆筒保持垂直)。在装配时保证铜片的底边距离筒底至少 6mm。仪器装配好后把 A 阀和 B 阀关上。

4 、把试验圆筒保持在垂直的位置，使铜片不被水弄湿，用经试样冲净的连接软管及其配件将试样源及试验圆筒的 A 阀紧密地连接好。先打开试样源上的阀，然后打开圆筒上的 A 阀，使一些试样进入圆筒。

5 、关闭 A 阀，勿使试验圆筒脱离试样源。倒转试验圆筒并打开 B 阀清除试验圆筒中的空气,关闭 B阀。再把试验圆筒转回到垂直位置，打开B阀把全部残液排出。在垂直位置上立即把 B 阀关闭，打开 A阀把试样充满试验圆筒。当试验圆筒已充满，关闭试样源的阀及阀A，卸开连接软管。

6、 刚卸开连接软管，而圆筒处于直立位置时，立即稍微打开 A 阀，使高出浸入管末端上方的液体，能从试验圆筒中除去。当气体Z初从 A 阀出现时，关闭A阀。

7 、立即把圆筒浸入到 40℃的恒温水浴中，让圆筒在水浴中放置 lh±5min，为防止忘记时间，可用定时器提醒。

8 、试验结束时，从水浴中取出圆筒，把圆筒置于直立位置，打开 B 阀，将液体和大部分气体排出。

9 、当圆筒中只存有微小的压力时，立即卸开装置，并立即把经液化石油气作用过的铜片与腐蚀标准色板进行比较。比较时应将试片和标准色板置于光反射约 45°角的方向上进行观察。

五、判断

根据试片对于标准色板相适应的情况，可按附录 A 中所述的 1，2，3 或 4 级报告试样的腐蚀程度。

1、当—块试片的外观明显介于两个相邻的标准色板之间时应按变色严重的标准色板判定其f蚀级别。如果一块试片看上去比 1 级标准色板有更深的橙色，则仍认为它属于 1 级，但若观察到出现红色，则该片应判定为 2 级。

2、2 级的紫红色片可能被误认为黄铜色片完全被洋红色所遮盖的 3 级。为了区别开，把试片浸在洗涤溶剂中，前者将出现暗橙色，而后者将不变。

3、 为了区别 2 级和 3 级的多色片，可把试片放在 20mmXl50mm 试管中试管横卧在加热板上，在 315—370℃下加热 4~6min。用另—个试管放入一支高温蒸馏温度计观察温度并调节温度。如果试片属于 2 级，则先呈银色而后呈现金色。如果是 3 级，则将呈现如 4 级那样的明显黑色及其他各色。

4、 如发现手指印弄脏了试片，导致产生W点，则应重新进行试验。

5、 如沿着试片扁平面的锐边显出比试片大部分表面更g的级别，也要重做试验，这种情况可能是由于试片在磨光时擦伤边棱所造成的。

6、 如由于加入蒸馏水，使试片产生棕色疵点时，则这些疵点可忽略不计或重做试验。

六、试验圆筒的清洗

当试验完毕后如铜片呈现 3 级或 4 级f蚀则应将试验圆筒内面擦净并在使用后立即用洗涤溶剂冲洗干净供另一次试验用。

七、比色板

f蚀标准色板表示了具有代表X的试验铜片的发暗和F蚀增加的程度(见下表)。为了保护起见，这些标准色板，以金属板的形式装在塑料套之中，金属板的反面都有说明。

装在塑料套中的F蚀标准色板应避光，以防褪色。用比较两块标准色板的差异来检验其褪色程度，其中—块为小心地避光保存下的新标准色板。在散射光线下，对这两套色板进行观察，首先从上方观察，然后从 45°角进行观察。如果观察到任何褪色迹象。特别是色板左端褪色的迹象，则建议把褪色厉害的色板废弃。

   另一种方法是，当购进新色板时，把一条 20mm 宽的遮光片横放在色板带邑部分的顶部，然后不时地移走遮光片并检查其暴光新色板顶部的任何褪色迹象。若发生了任何褪色，则应更换新的标准色板。如果塑料套的表面出现有深伤痕，则建议更换新的标准色板。

附录A 铜片腐蚀标准色板的分级表

分级 新磨光的铜片	标志	说明
1	轻度变色	a 淡橙色几乎和新磨光的铜片—样 b 深橙色
2	中度变色	a 紫红色 b 淡紫色 c 带有淡紫蓝色或银色或两种都有并分别覆盖在紫色上的多彩色 d 银色 e 黄铜色或金黄色
3	深度变色	a 洋红色覆盖在黄铜色上的多彩色 b 由红和绿显示的多彩色孔雀绿但不带灰色
4	腐蚀	a 透明的黑色、深灰色或带有轻微孔雀绿的棕色 b石墨黑色或无光泽黑色 c有光辉黑色或乌黑发亮的黑色

注：

①铜片F蚀标准色板是由表中这些说明所表示的色板组成的。

②此系列中所包括的新磨光铜片，仅作为试验前磨光铜片的外观标志。即使使用一个完全不F蚀的试样，经试验后，也不可能重现这种外观。

八、售后服务与安全注意事项

１、本仪器的有效保修期为自安装之日起一年。

２、条款

保修期内，由于制造原因造成仪器任何部件的损坏，制造商将免费更换或维修。

３、免费保修不包括以下内容

（１）由于误操作造成；

（２）由于非制造商或非本公司指定的人员维修或调试而造成；

（３）由于本仪器以外的因素引起的；

（４）由于在恶劣环境条件下使用，如高温，高湿度，F蚀X气体，震动等造成；

（５）由于火灾，地震或其他不可抗拒的因素引起的；

（６）由于安装后的移动或运输而引起的；

（７）免费保修不包括易耗件的更换。

安全注意事项:

为了保证仪器的操作安全，请遵守下列注意事项：

１、请按照仪器的设计用途使用仪器；

２、请严格遵守本说明书所列出的操作步骤、并可靠接地；

３、仪器必须先加水，再开机；

４、仪器的维修，请与上海传昊仪器有限公司联系。
